Eine Alarmanlage mit großer Leistung. Mittels eines kurzen Kontaktes zwischen LSP1 und LSP2 wird der Alarm ausgelöst. Der Kleinleistungstransistor BD140 sorgt für einen lauten durchdringende Heulton, der jeden ungebetenen Gast in die Flucht schlägt. Auch nach der Unterbrechung des Kontaktes heult es weiter!
Im Bereitschaftszustand benötigt die Schaltung praktisch keinen Strom. Deshalb kann die Schaltung auch über längere Zeit an der Betriebsspannung angeschlossen werden.
Mitteilungen über Fehler, Verbesserungen oder erfolgreiche Aufbauten erwünscht!
|
|

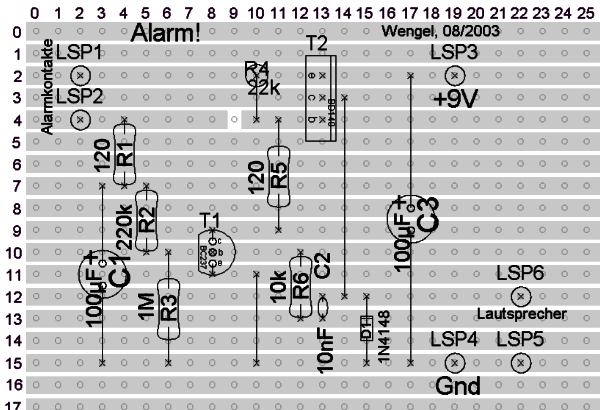

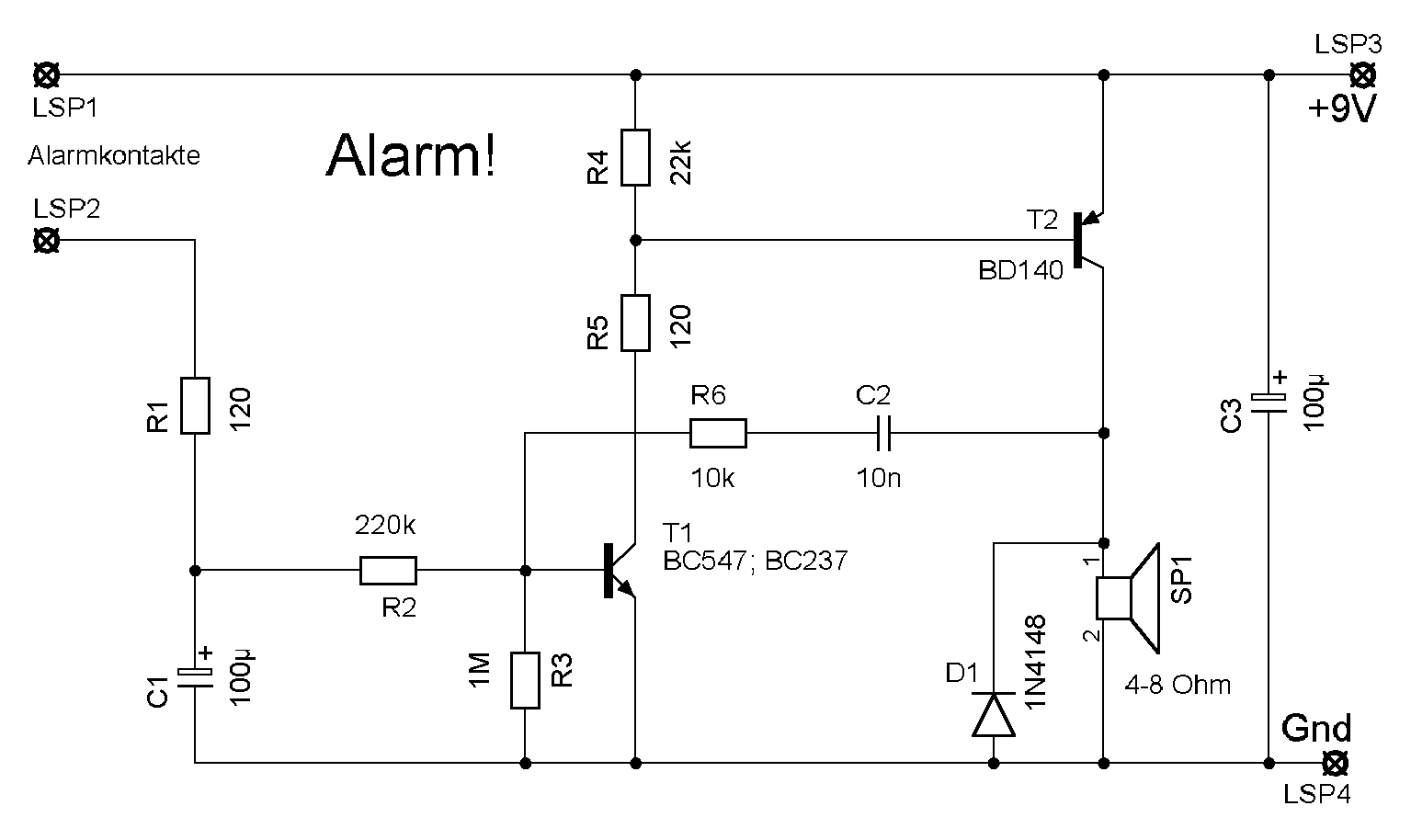

Download: Schaltbild monochrom oder farbig; Bestückungsplan monochrom oder farbig; Teileliste
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Alarm - Teileliste
|
|
C1 100µ
C2 10n
C3 100µ
D1 1N4148
LSP1 Lötnagel 1,3mm
LSP2 Lötnagel 1,3mm
LSP3 Lötnagel 1,3mm
LSP4 Lötnagel 1,3mm
LSP5 Lötnagel 1,3mm
LSP6 Lötnagel 1,3mm
|
R1 120
R2 220k
R3 1M
R4 22k
R5 120
R6 10k
T1 BC547;BC237
T2 BD140
SP1 Lautsprecher
Streifenleiterplatte
ca. 70mm x 50mm
|
|
|
|
|
|
|
