Das IC 4017 ist ein Dezimalzähler, d.h. dass immer nur einer der Ausgänge Q0 bis Q9 Spannung liefern. Die Blinkdiode D10 schaltet den Takteingang (Clk) periodisch nach GND. Dadurch schaltet der Zähler weiter. Ausgang Q9 setzt den Zähler wieder zurück.
Statt der Blink-LED könnte auch ein Schalter eingebaut werden, der das Lauflicht „per Hand“ weiterschaltet.
VDD: Anschluss für die Betriebsspannung des IC (Pin 16)
VSS: Masseanschluss des IC (Pin 8)
Mitteilungen über Fehler, Verbesserungen oder erfolgreiche Aufbauten erwünscht!
Fehler in vorherigen Fassungen:
Fehler in der Spannungsversorgung (Mitteilung von Ulrich Schoor)
D7 war an Pin 4 des IC 4017 angeschlossen. Richtig ist: D7 ist an Pin5 angeschlossen - die Drahtbrücke muss um ein Loch verlängert werden. (Mitteilung von Michael Weisselberg)
|
|
Download: Schaltbild monochrom oder farbig; Bestückungsplan monochrom oder farbig; Teileliste
|
|
|
|
|
|
|
|
|
|
|
|

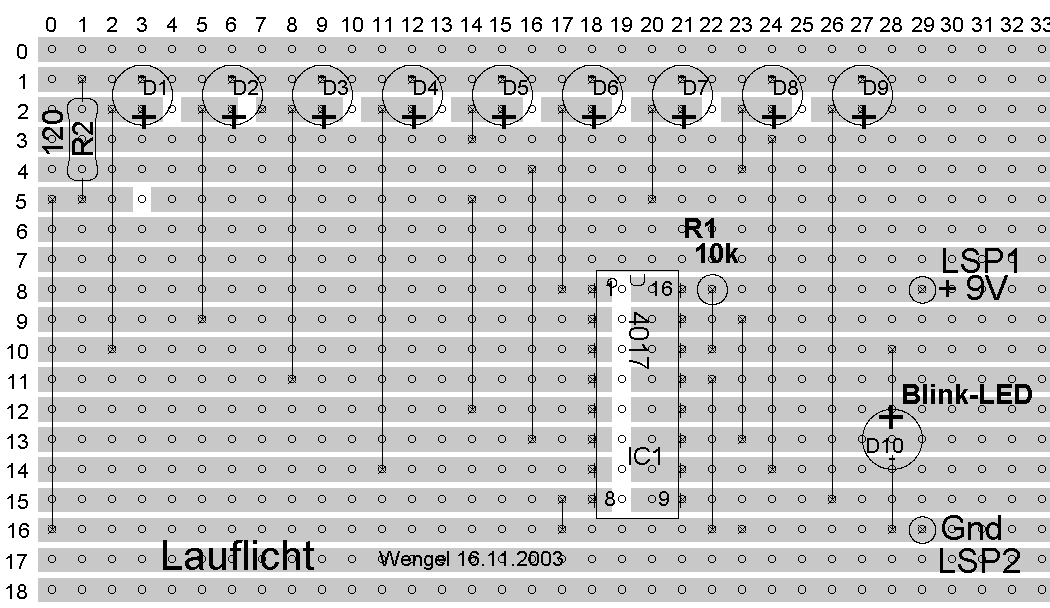

Andere Aufbauformen sind ebefalls möglich, z. B. können die LEDs als Kreis oder wie folgt als Dreieck angeordnet werden:
|
|
|
|
|
|
Lauflicht- Teileliste
|
|
D1 LED5MM
D2 LED5MM
D3 LED5MM
D4 LED5MM
D5 LED5MM
D6 LED5MM
D7 LED5MM
D8 LED5MM
D9 LED5MM
D10 Blink-LED
|
R1 10k
R2 120
IC1 4017N
LSP1 Lötnagel 1,3mm
LSP2 Lötnagel 1,3mm
Fassung DIL16 (Low cost)
Streifenleiterplatte
ca. 80mm x 60mm oder größer (je nach Anordnung der LED)
|
|
|
|
|
|
|
