AS619 Logik-Tastkopf

Nützliches Hilfsmittel zur Pegelbestimmung in Digitalschaltungen. Ein CMOS-Logik-IC sorgt für einen hohen Eingangswiderstand und erlaubt so die korrekte Erfassung von Logikpegeln auch in CMOS-Schaltungen. Trotz SMD einfach aufzubauen.

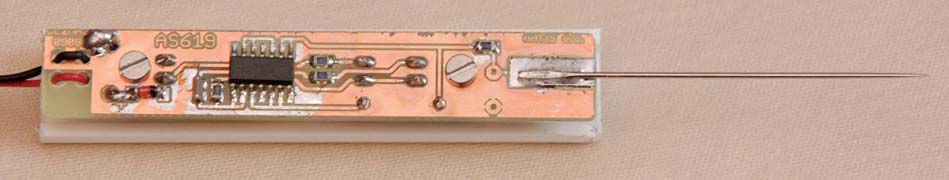

AS619 Musteraufbau

Beim Bestückungsdruck der Platine und bei dem Schaltbild im Praxisheft 19 sind die Anschlüsse + und - der Batterie vertauscht.

Bitte beim Aufbau beachten, dass der Bausatz SMD-Bauteile enthält und daher nicht unbedingt als Anfängerprojekt geeignet ist, siehe auch die Hinweise zur SMD-Verarbeitung.


Beschreibung in
Praxisheft 19, S. 103



vergriffen








Anfragen können über die eMail-Adresse für Bestellungen  bestellung(AT)aatis.de beim AATiS gestellt werden.
Technische Anfragen zu ausgelieferten Bausätzen senden Sie bitte an technik (AT) aatis.de




Wichtiger Hinweis: Bauanleitungen des AATiS liegen aus Kostengründen den Bausätzen nicht bei, sondern befinden sich gesammelt in den Praxisheften – und dies ausführlich, mehrfarbig und in hoher Qualität.

In gedruckter Form sind die Ausgaben 26 –  32 der Praxishefte lieferbar.  Vergriffene Praxishefte (1 bis 25) werden als PDF-Datei auf der "AATiS-CD:die weiße" veröffentlicht..


Preisänderungen vorbehalten.
Technische Änderungen jederzeit möglich.
